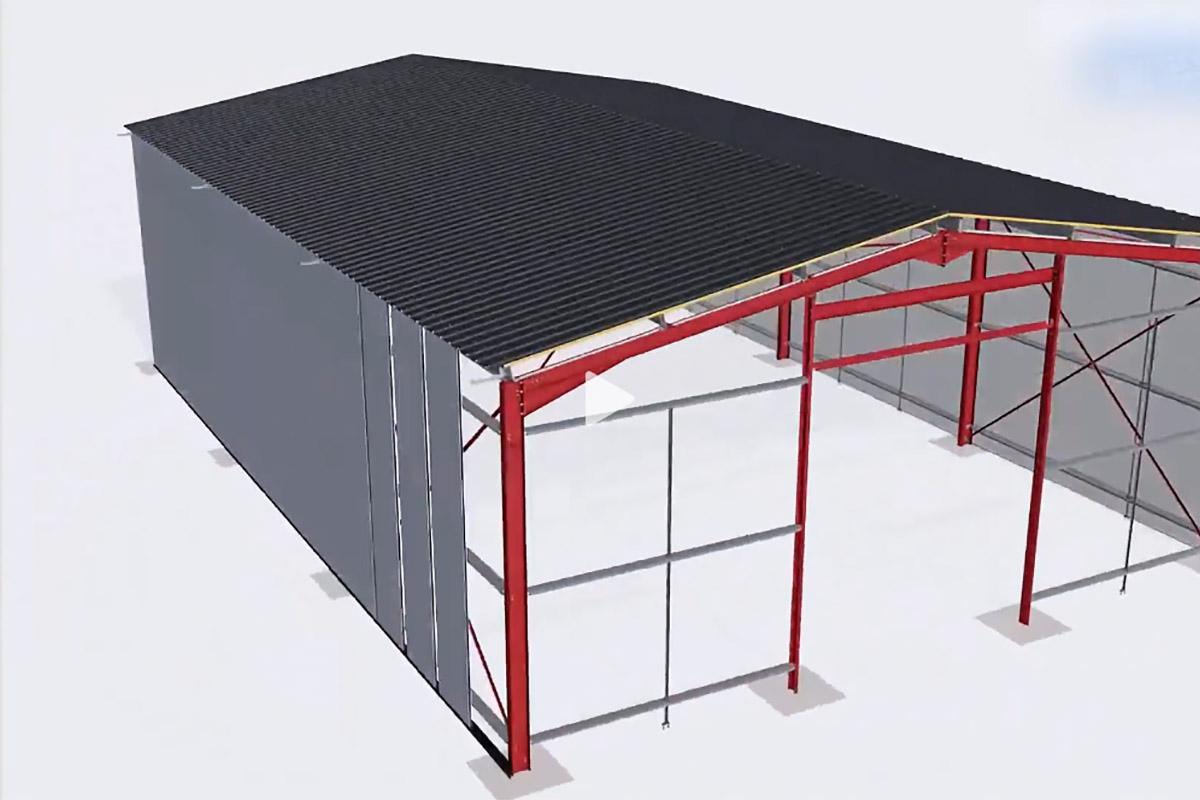

鋼結構廠房建造3D演示全過程

三維立體模型來了，純凈視覺完美體現出鋼結構廠房主體建造全過程，一起來看看吧。雖然鋼結構廠房看上去是簡單的大而無當?shù)纳w子，但實際上它可不僅僅是鐵塊搭建而成的。想要造一棟牢靠的鋼結構廠房，首先需要鋪設好穩固的地基，這就決定了你在人生的起點建設一個牢不可破的基石。建立立柱是鋼結構廠房內的一個非常關鍵的節點。將鋼結構立柱用螺絲固定在預制好的地基內鋼筋上，然后用混凝土澆筑，等到混凝土完全干透后，這樣就可以讓鋼結構廠房的穩固度立即提升。鋼結構廠房的立柱通常由角鋼或者H型鋼制成，這兩種形式的鋼材也是被廣泛使用的，他們在建筑過程中的位置看起來像是樹干，是建筑的支撐柱，有助于保持廠房內部結構框架的完整性，之間需要保持適當?shù)母叨群途嚯x，以便于整個結構的穩定性，立柱是為了支撐頂部結構，而梁柱是為了支撐屋頂板瓦和天花板。

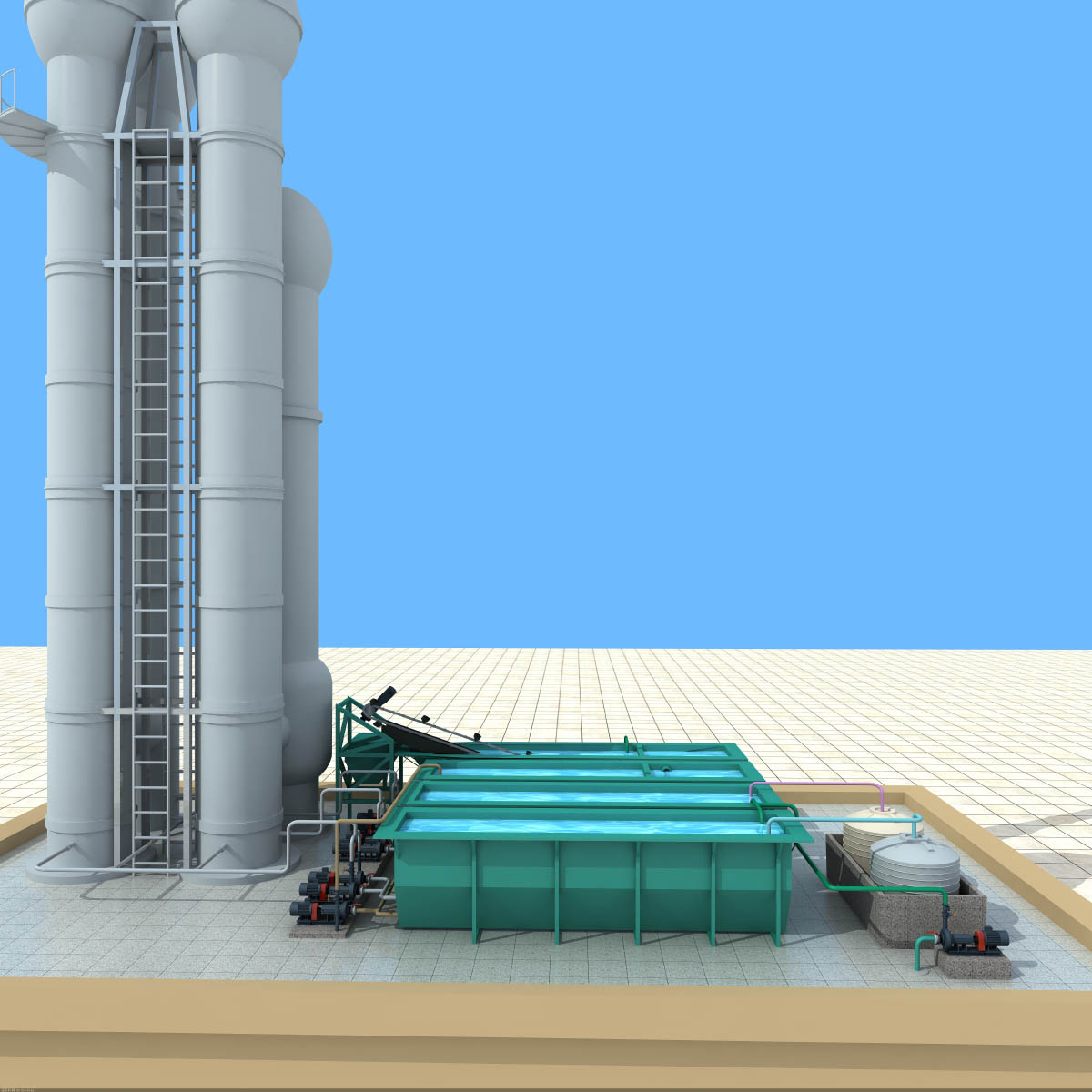

專業脫硫塔設備三維效果圖

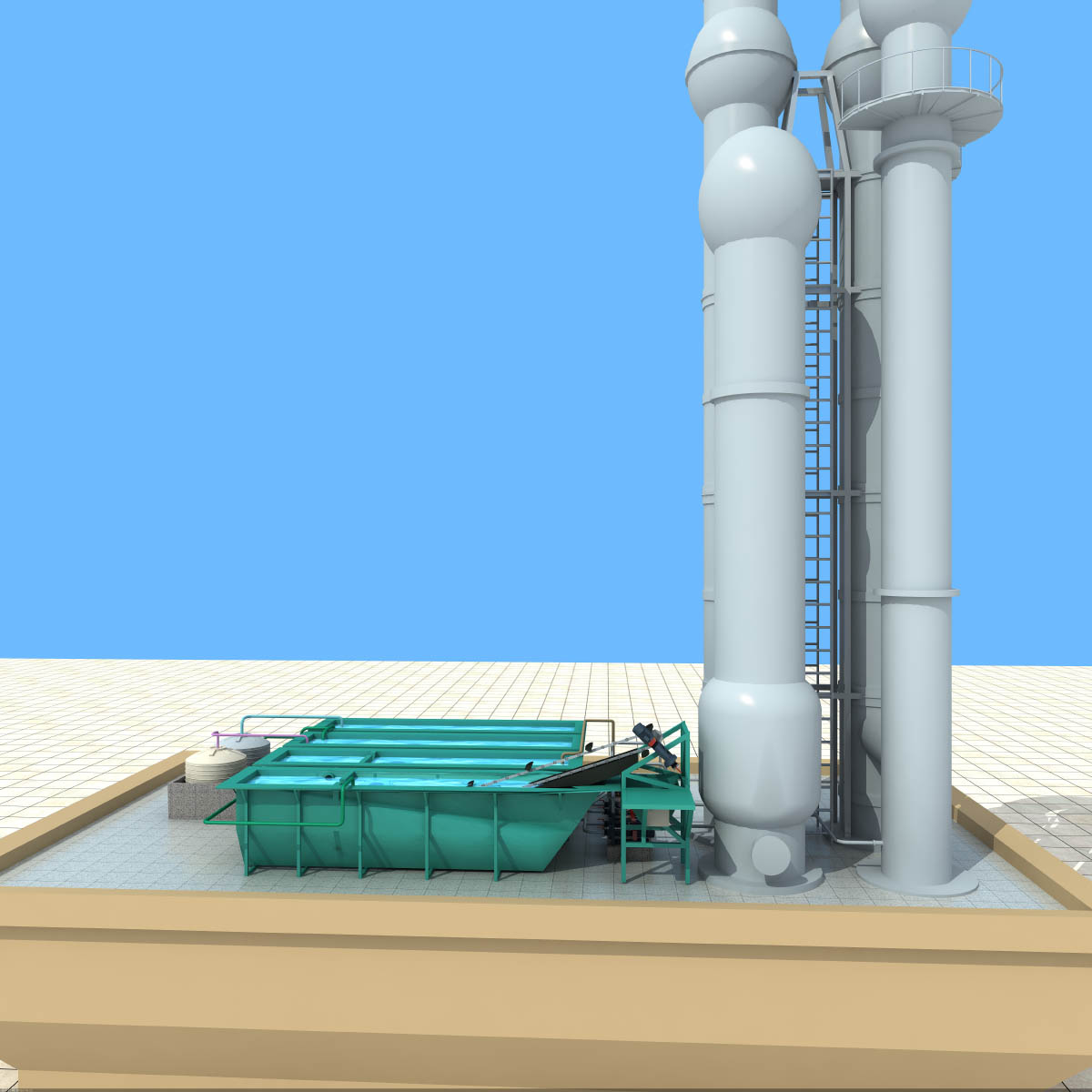

沙盤效果圖中所展示的是脫硫塔工藝技術介紹的效果圖說明，脫硫液雙堿法工作原理效果圖展示設計方案。目前在國內類似的固廢處理，企業工廠需要進行一個設計方案的效果圖，本案例中您所看到幾個偷硫塔，它上面沒有白霧，感覺非常的好奇，因?yàn)楝F(xiàn)在的新上的這個固廢處理呢？因?yàn)楫a(chǎn)品設備的設計者有這個實力向他的客戶保證不會有這種存在奧，都是國家級或者是省級的環保處理示范單位，除了脫硫、脫硝除塵能達到基本的國家標準外，還對煙囪的外在觀感有一定的要求，現在總體結合設計方案與他家的這個脫硫塔效果圖看看就知道他們跟別人家的不一樣了吧，我這里也算是給廠家做廣告了。

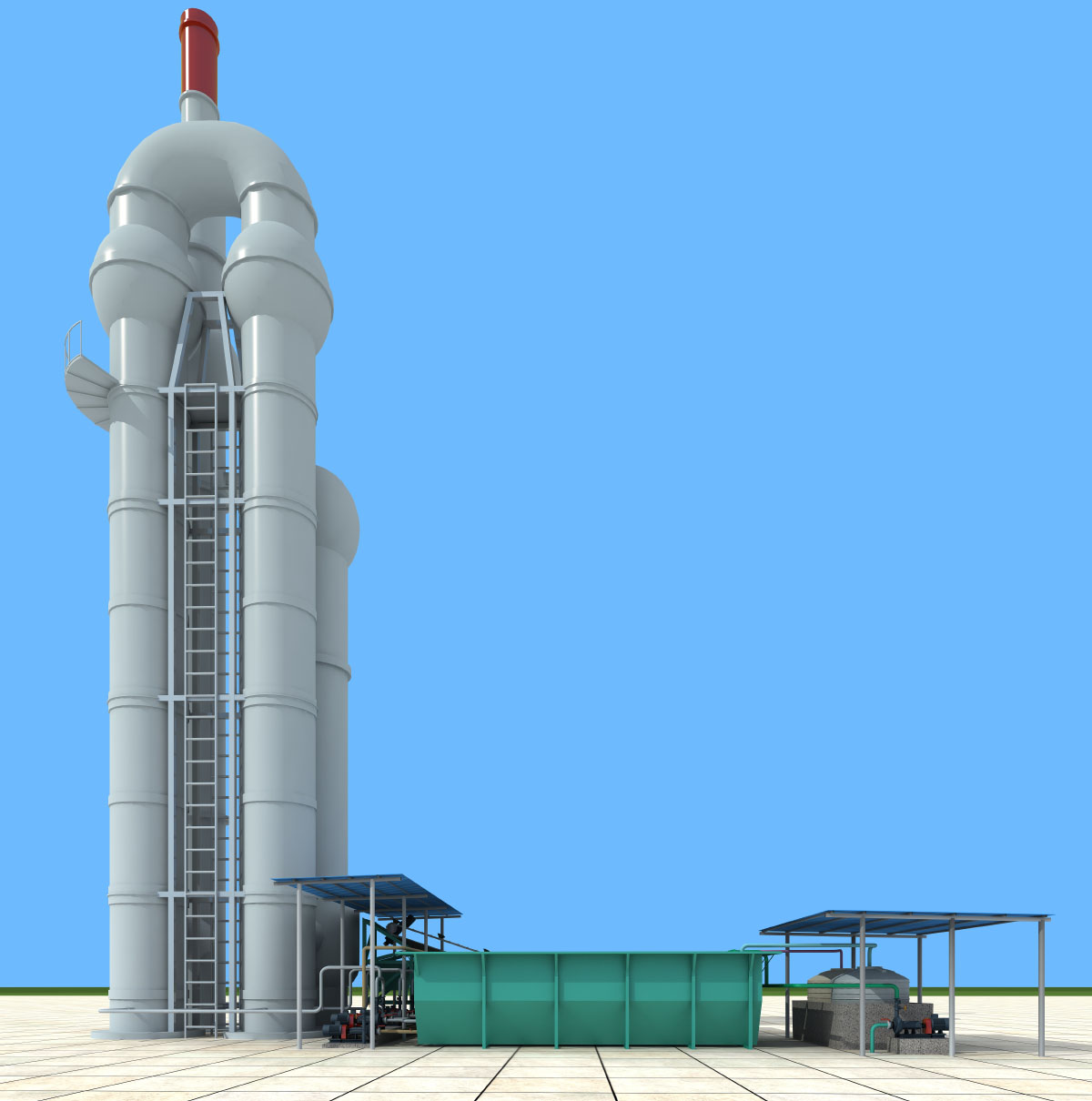

從脫硫塔三維效果圖中可以看出通過風機把二氧化硫的高溫器帶進來之后，通過噴嘴噴出堿液進行一個反應，然后通過儲霧器，然后進行到下一步環節的工藝效果，那在這個儲物器上會經常有這個亞硫酸鈣進行一個結構，這個每過一年要進行一次更換，因?yàn)樯厦娴倪@個垢根本就砸不下來，這種新舊設計方案只有通過內部結構的三維效果圖制作的才能反應出，讓您一目了然的知道哪款更具有實力，那現在的這種新型的這個脫硫塔身，是通過螺旋上升的一個方式，這樣3D設計的好處首先它的反應時間變長，透流效果，透流效果增強，其次由于它采用分布式的儲物材料，在這個兩個閉管上，通過螺旋上升過程中不斷的摩擦，摩擦這個塔壁，在這個回收亞硫酸鈣的這個漿液，它就不再會有結構的問題，也就不會存在堵塔，甚至因?yàn)槎滤�而造成的這個燒火的這樣一個現象了。

那么此3D效果圖中分布式儲物的塔身上面是有可拆卸式的這樣一個噴嘴，一般使用石灰石高法，最害怕這個石灰石，它的反應沒有氫氧化鈉反應的速度快，但是這種螺旋上升式的高形成的脫硫塔設計方案，它就避免了這個缺點，雙減法一天的成本大概在4000塊，像石灰石膏法一天大概只有700塊，如果按照300個工作日的話，一年就能夠查出90萬的藥劑使用費。

而且咱們一般講這個堿液跟二氧化硫反應的時間，需要在八秒左右，由于它的螺旋上升式的這種3D設計呢，它整個的塔身也變矮了，變矮之后呢，在使用水泵的過程中就可以使用較小的功率的水泵，每年大概也能節省出24萬的電費，而且由于它采用的是石灰石膏法，所以它的整個的堿池是不用進行分級的沉淀，也不用像雙減法那樣，過一段時間就必須對飽和溶液進行溶液的一個更換，所以整個產品設備三維效果圖制作設計方案的優勢還是非常大。



另外脫硫系統的設計師們都希望它永遠是保持一個稍微有堿性的這樣一個PH的環境，可以降低對整個管道的一個腐蝕，并提高它的出留效率，所以像這樣一套每年可以節省大約120萬成本。

從某種程度上說，梁柱也是支撐整個鋼結構廠房的關鍵。梁柱的材料也是由角鋼、H型鋼等制成，通常建筑師在3D設計時也會采用梁柱來支撐整個結構，他們可以承受壓力、彎曲等各種極端重量。所以如果一個梁柱沒有被正確設計，那么它在承擔重量時很有可能會出現結構失穩的情況。焊接是將整個鋼結構廠房的各個部件連接在一起的過程，也是在廠房建造過程中最令人眼花繚亂的。但是如果材料在事先做好了完整的規劃，完全可以使用物理結構將各個部件完整的融合到一起。在這個演示中，我們完全看不到任何需要焊接的地方，各個部位的鏈接基本用螺釘和混凝土澆筑。維護部分，之前很多鋼結構廠房用的屋頂板為了節省開支，大多用彩鋼屋頂。但是彩鋼板有一個致命的缺點，壽命太短。今年國家新出的規定，一般建筑用房使用壽命不得少于25年。顯然彩鋼做屋面的時代已經過去了。

從今年開始，常用的屋面板不得不從彩鋼變成鋁鎂錳合金面板，從屋脊到屋檐一張到底。有需求的也可以增加底板層和保溫層、防水層等。墻面使用常見的鋁合金保溫一體板，使用帶防水的螺釘固定，再次梁柱上面從地面到屋頂一整張鋪到底，這樣既起到了保溫作用，也有了極佳的防水能力。墻面處理好后，在預制的天溝支架處做一個墊片固定，注入發泡劑，起到防水效果，然后安裝上天溝，最后給山墻做上包邊，裝上屋脊。再來一個防偷防盜的卷簾門，這樣就可以收工了。更多作品關注-高維動畫
